atir Progress Report

Intro

半年前就有了想要写一个小引擎的想法，出发点是重写一个名为osu的音乐游戏，Use Rust.

Why

osu 目前分为了两个主要版本，osu-stable（闭源，大部分人正在玩的主流通道）、osu-lazer（开源，建设中并且即将完成，计划明年推向公众）

stable 与 lazer

stable 代码设计简单，没有过多的抽象，但是历史积累原因导致这团代码成为了名副其实的屎山。严重不合理的继承、缝缝补补的控制流、网络结构设计不合理、2023 年 irc 协议最后的荣光。导致这份代码¹的维护以及新功能的建设难度非常大。

Lazer 于 2017 年立项开始设计，ppy 的目标是跨平台，可扩展，现代化UI，并且拥有完整的覆盖测试。目前看来确实做得很不错。而且 Lazer 的 渲染/音频/输入/游戏逻辑 现在分别拥有独立的线程。在stable里，如果你的电脑配置不是那么好，帧率严重影响到输入输出，造成延迟。

但是，还是有一个但是。在软件工程里，灵活与性能一般是无法兼得的。lazer 为了实现跨平台和可扩展性牺牲了很多。在我的机器上，Lazer能跑出400²帧左右的帧率（而且波动幅度大），与之对比，stable是1000+³

So

借着Games104课程的劲，我打算用 Rust 来实现一个玩具引擎，并且借助她构建一个新的音乐游戏

Why Rust

Rust 是一门赋予每个人构建可靠且高效软件能力的语言。-- Rust语言官网

系统级语言在设计得当的情况下有更好的性能表现。无GC，不存在 GC jitter ( 依旧需要考虑 memory allocation pressure，有 Arenas 等解决方案 )

wgpu: WebGPU 标准的 Rust 实现，使得跨平台与跨图形API成为可能

Finally，我的私心。谁让我是Rust小鬼（逃）

规划

编辑器

在计划一开始我就把编辑器开发当做首要目标，没有编辑器的游戏引擎开发效率将十分低下。尤其是Rust语言出了名的编译速度慢（其实重复编译只需要更新单个crate的编译速度可以接受）。每次应用的更改都要重新编译，进入游戏，触发对应逻辑。如果没有达到预期效果，那么又是一轮重新编译。显然这是极其痛苦的开发流程。编辑器的存在，让部分改动可以预览到，节省大量的时间。

状态脚本

游戏使用了ECS(Entity Component System)架构，我直接使用了 bevy 引擎的bevy_ecs，所有System存储在 Stage里由Schedule调度运行。在bevy原有架构中，所有 system 都是 Rust 中的函数 ，在编译期确定，没有动态的调试方法。既然提到了编辑器，动态的游戏逻辑(system)调整也成为了刚需。

什么是状态脚本

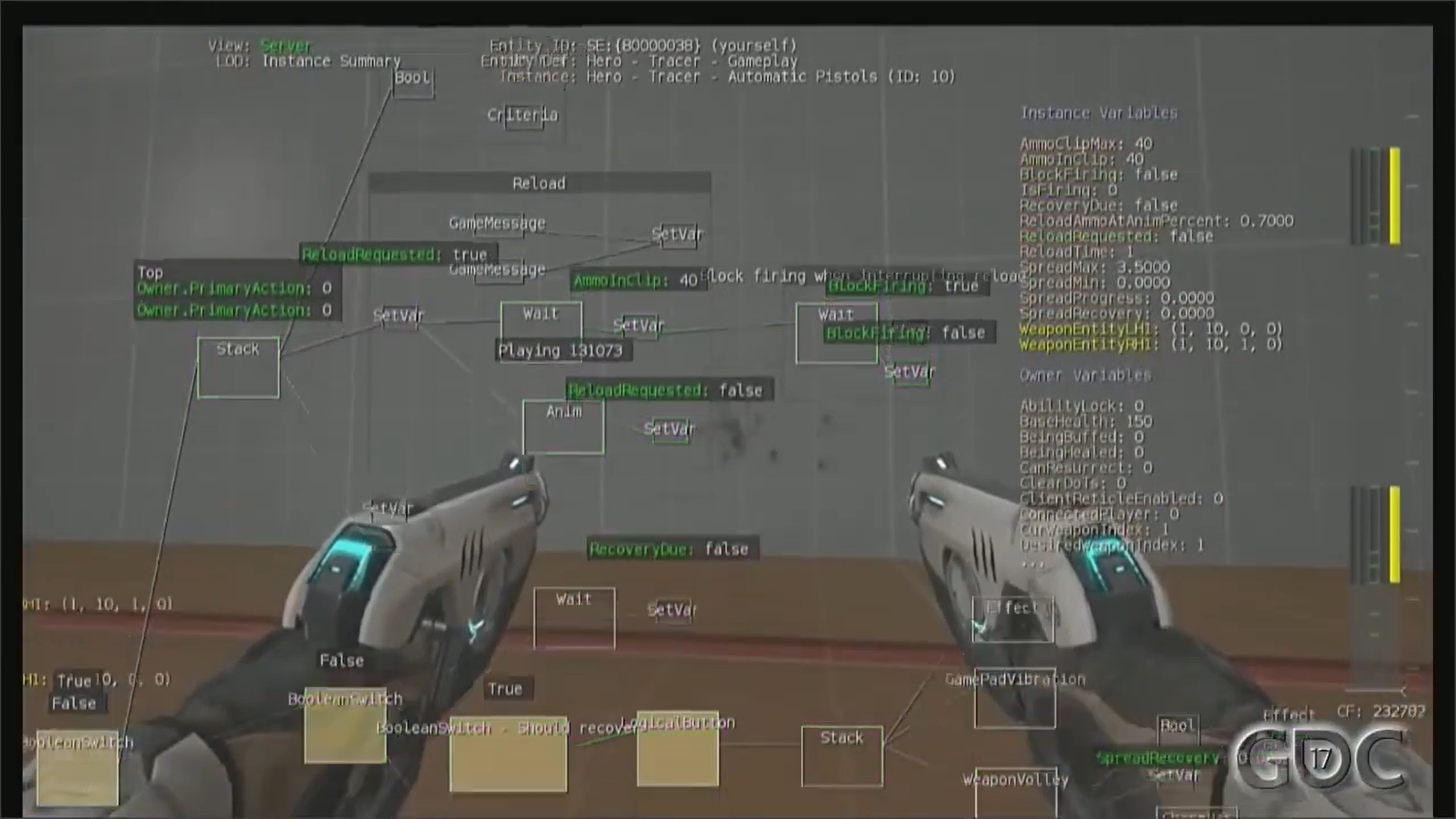

StateScript. 出自 GDC - 2017 Overwatch 团队的演讲

Overwatch 团队用这种节点图的形式表达一个“英雄”的技能，事件的信号沿着边传递给相连的节点，触发一系列事件，最终组成了一个技能。包括：

如何释放技能（UserInput，Event）

释放技能的条件（Bool）

技能的CD（Timer）

技能效果（Animation，Translation，Damage ）

而复杂节点也可以由基础节点组合而来，例如 Animation 本质上就是 Time 和 Translation 组合的结果.

游戏引擎只需要提供基础节点类型，在运行时由开发者自行组合提交给引擎运行。

实际上节点图的概念已经在很多地方实际应用了，UnrealEngine的蓝图，Unity 的 GraphShader，Blender 的 GraphShader，都是连接简单节点组合成复杂输出的概念应用。它不需要额外运行时，不需要考虑引入其他脚本语言带来的性能问题，直观易于调试。

渲染图（RenderGraph）

在GPU渲染管线里，GPU的一次完整执行称为一个Pass。大部分情况下，单靠一次Pass是不能渲染出完整场景的，第n+1个Pass往往需要第n个Pass的输出作为输入。此时通常会引入类似FrameBuffer的概念，将前一个Pass的输出保存起来。

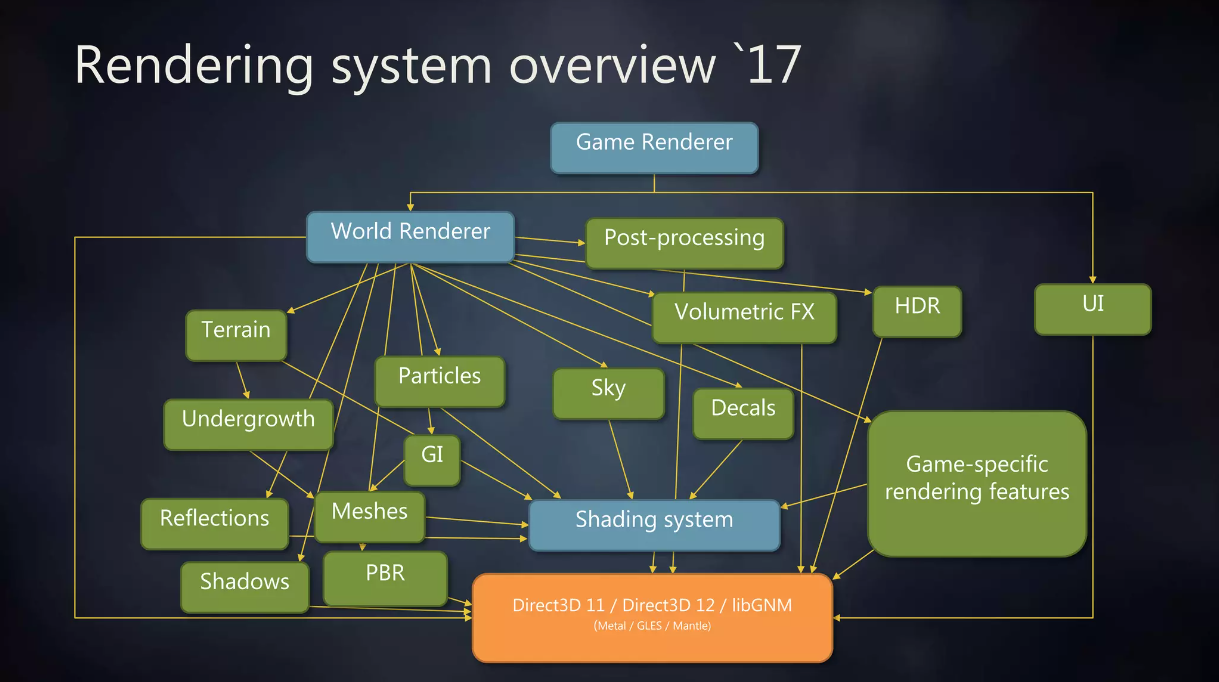

当渲染流程较为单一的时候，传统架构结构还是比较清晰的。但是只要提到资源（Buffer）的相互引用，已经可以想象到当渲染管线愈发复杂时，资源的生命周期管理，资源的依赖关系缠作一团乱麻（强耦合），很难管理。

其实我打算额外写一篇文章讨论 RenderGraph ，但水平受限，很多细节理解还不到位，所以一直咕咕咕。

大致概括一下 RenderGraph 的几个首要目标/优势

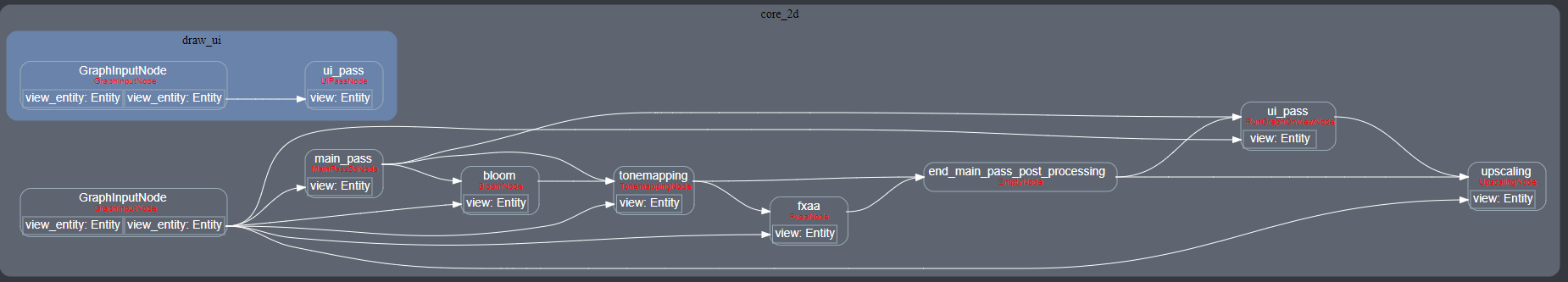

上图是我自己跑的一个渲染图可视化

从数据结构上来说，RenderGraph是一个有向无环图。它包括⁴：

• 节点：用于生成 draw calls 或者运行自己内部的SubGraph
• 边：定义节点之间的顺序，以及将上游节点的输出连接到下游节点的输入

特点：

• 各个顶点（节点）完全独立存在，无相互调用
• 良好的可扩展性
• 易于Debug
• 多线程开发友好

多线程&Reflex

单线程架构游戏的输入、逻辑、绘制均在一个线程。这样虽然易于开发，但是当玩家对游戏输入极为苛刻的时候，这样的结构显然应付不住了。

多线程带来的潜在问题：如何协调渲染线程和游戏逻辑线程

国内没有关于Reflex的资料，几乎只是知道这玩能降低延迟，不如就借此机会写一篇解释吧

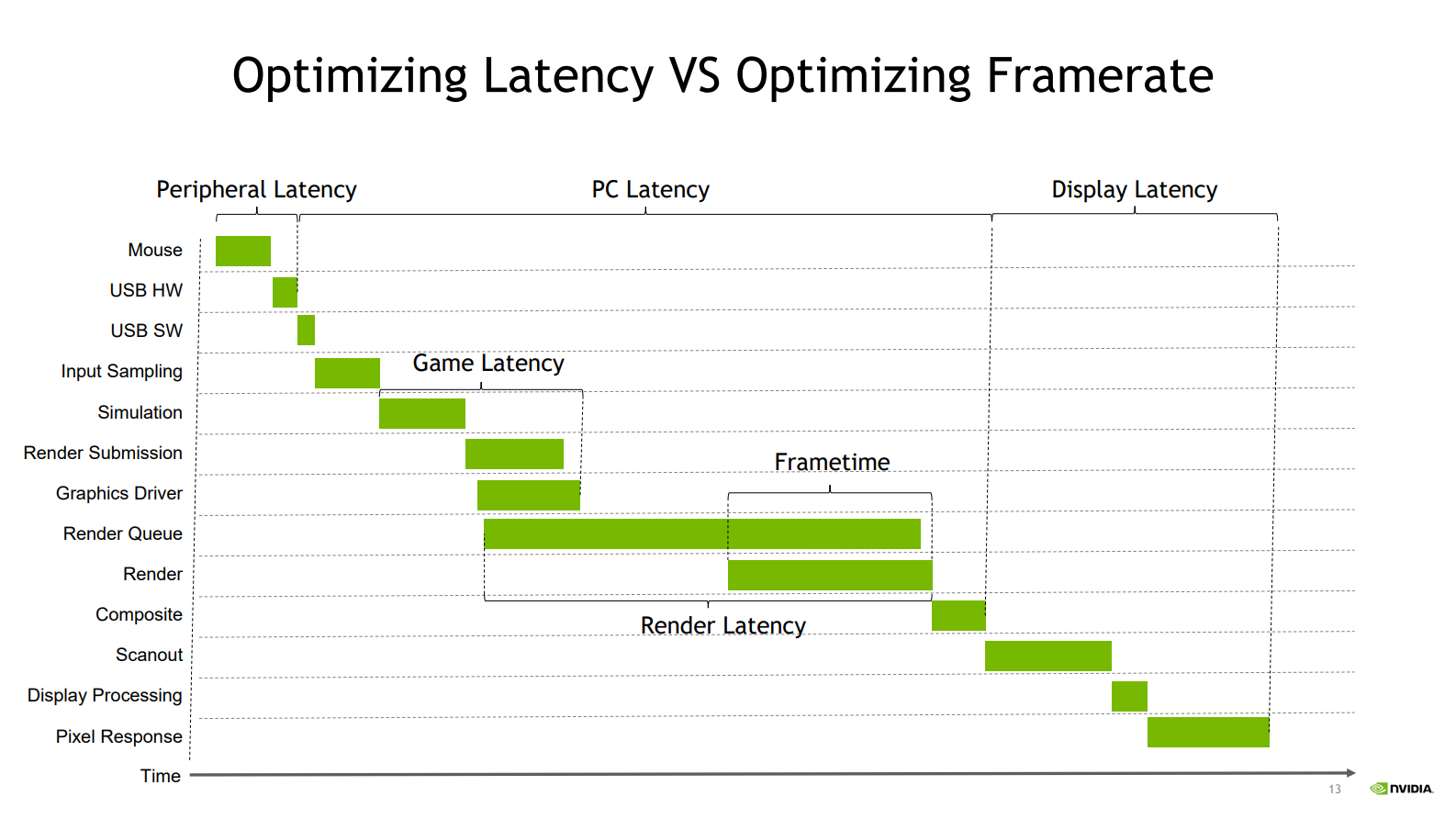

什么是输入延迟

我们从硬件外设到显示器的过程开始：

• 外设输入：回报率，键盘消抖算法
• USB 硬件：Hub控制器
• USB 总线
• 操作系统
• 游戏Sampling：游戏输入线程，输入缓冲
• 游戏逻辑：逻辑运行时间，预输入
• 渲染任务提交
• 渲染队列
• 渲染
• 合成：Windows窗口合成、Overlay、DWM
• 扫描输出：显示器刷新率
• 像素响应

Reflex 要解决的问题是什么

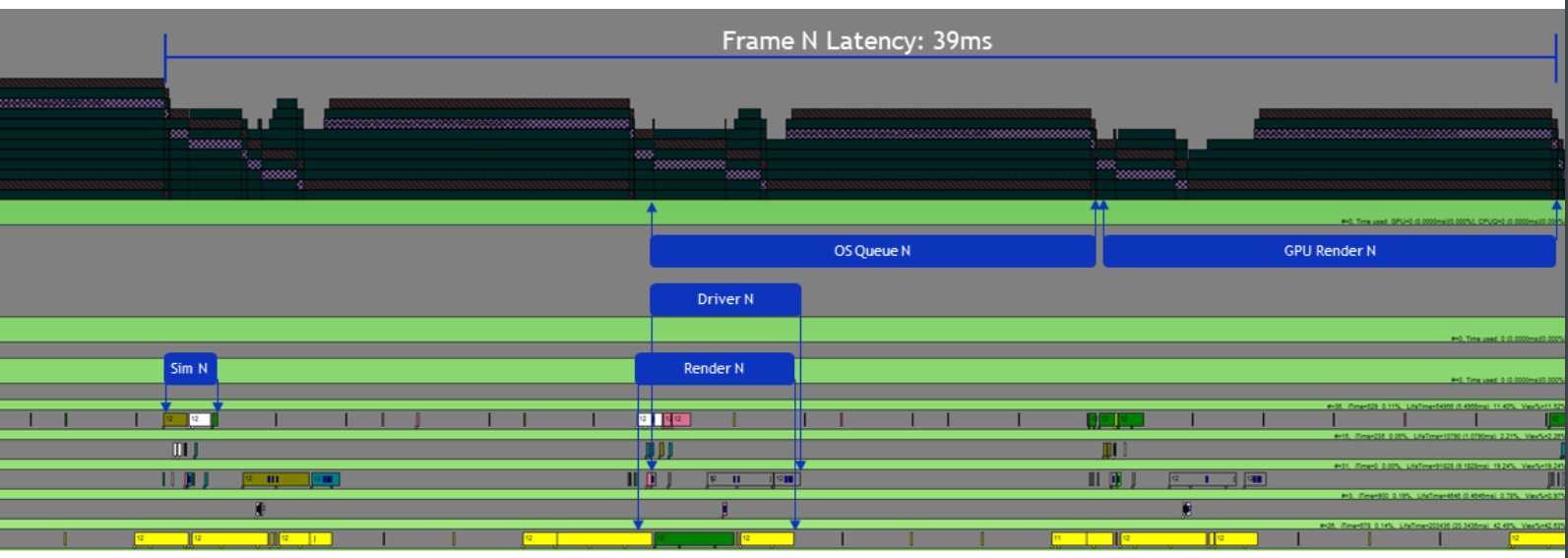

如上图所示

Sim N代表第N帧的游戏逻辑（注意，此时的场景是GPU bound，GPU负载相对较大）Render N标签下方与Sim N同轴的即为Sim N+1

Render N所在的渲染线程处理 Render prep 工作，并不是实际的GPU渲染。

而实际第N帧的渲染，直到39ms后的图末尾才完成，但这并不代表着每帧的帧生成时间是39ms。仔细观察此图

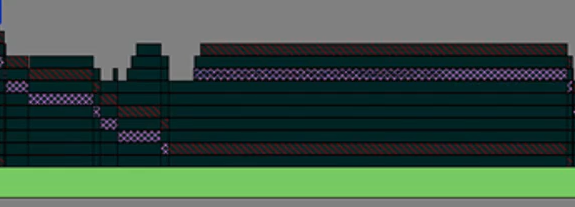

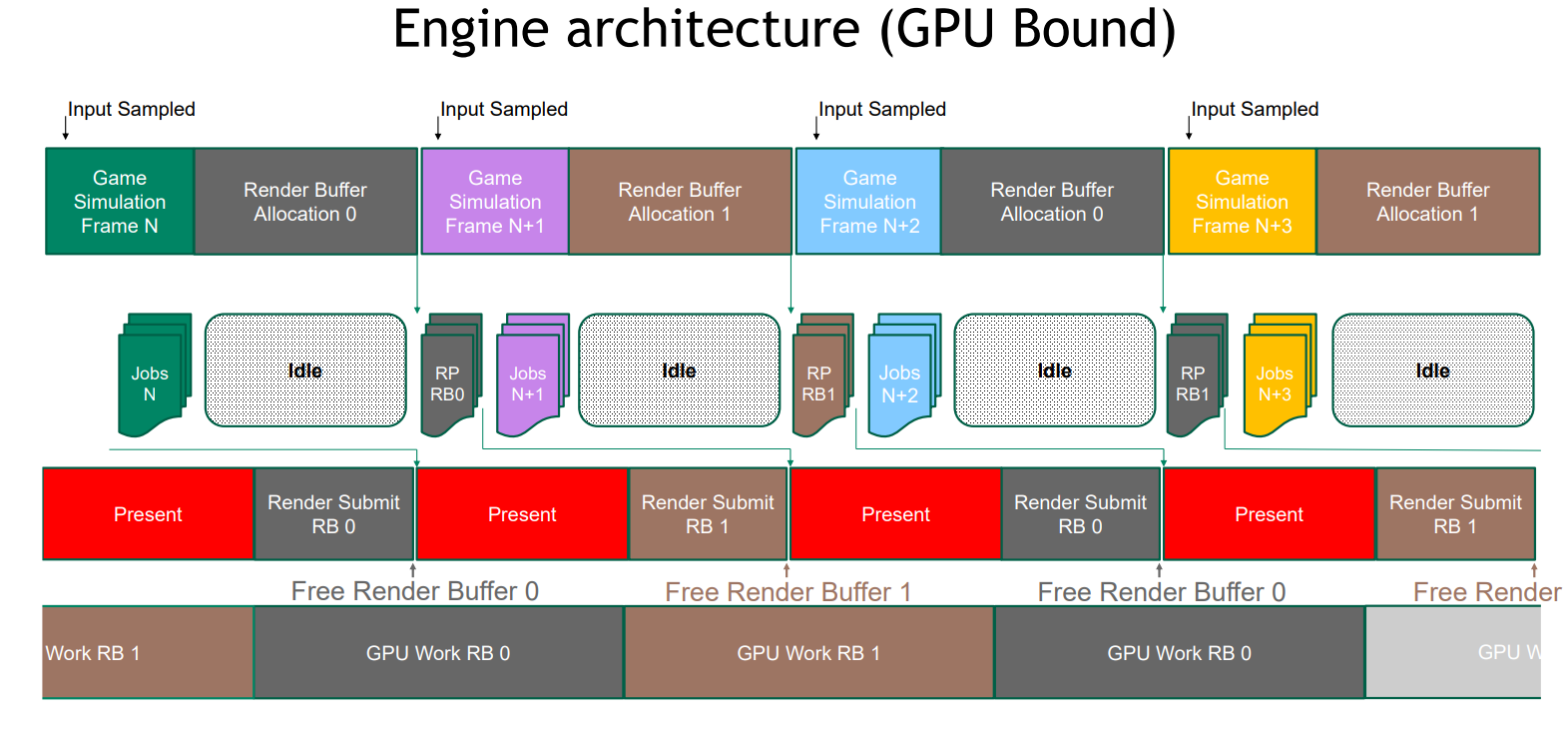

Sim N+1 实际上在Render N附近就已经开始，每一次 Sim 都意味着一帧的创建。在此图中，渲染任务线程和渲染线程分别落后了Sim线程 1，2 个单位的帧生成时间。

图中红色斜杠为 Present()为Win32API 即向用户呈现一个渲染完成的图像。必须等到N-2帧的显示结束，才能开展此帧的渲染准备工作(Render N),

于是，在Sim N 和 Sim N+1之间，我们观察到了大量的空隙，称作CPU Back Pressure

了解了这张图后，终于可以说到Reflex发挥作用的地方了

从Input Sample的一刻开始，第N帧的游戏逻辑（Simulation）准备完成，但是我们不知道此刻GPU的工作状态，只能等待 Present 结束，然后开始Submit渲染任务。

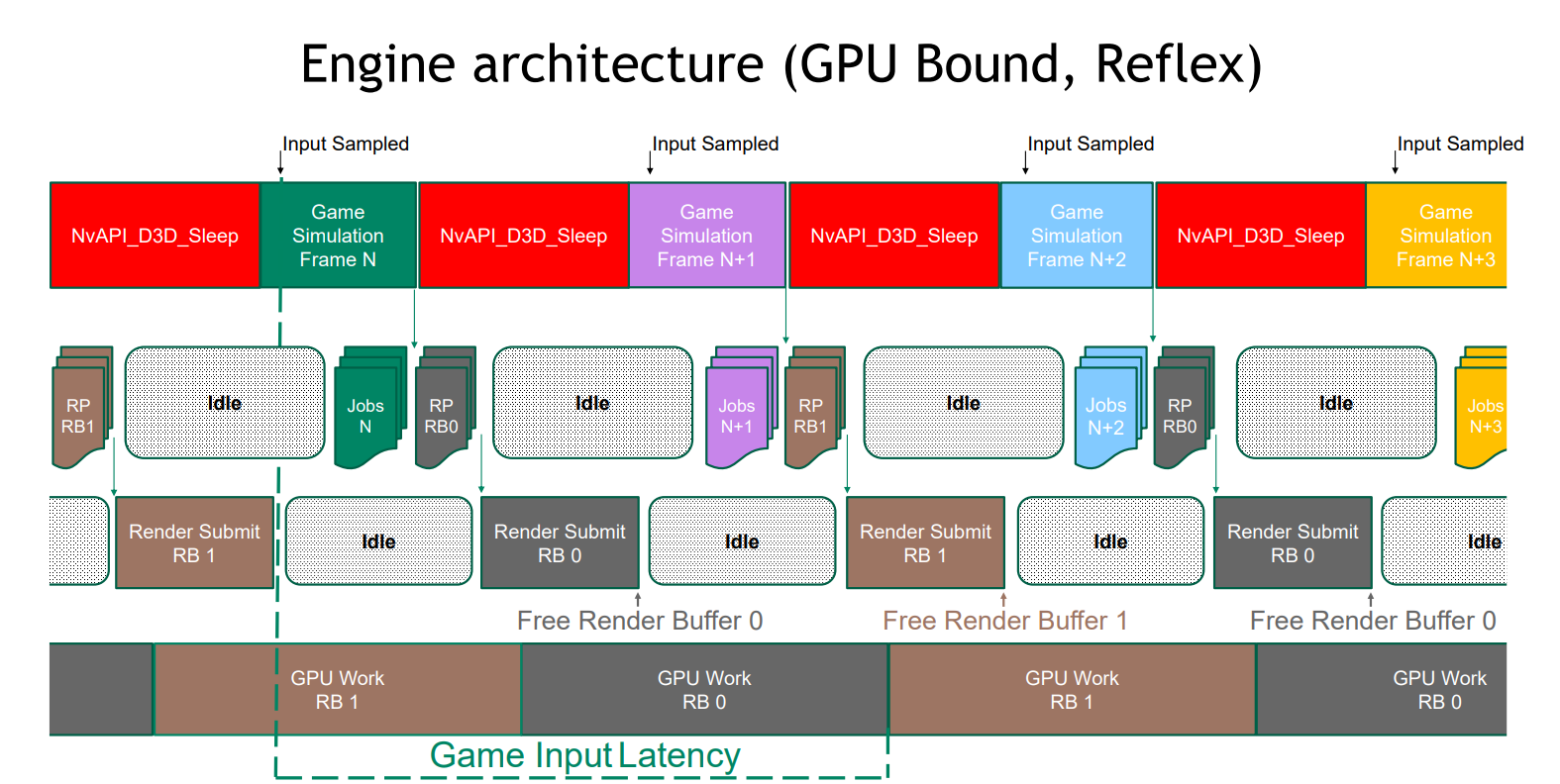

Reflex 提供了一些API，能让我们得知GPU的状态。在逻辑线程上插入 NVAPI_D3D_Sleep() ，乍一看 Sleep() 是严重影响性能的行为，但是别忘了这是GPU Bound的场景，我们一直都在等待GPU完成任务，但是苦于无法明确得知GPU任务状态，只能用Present()等手段等待显示的完成。

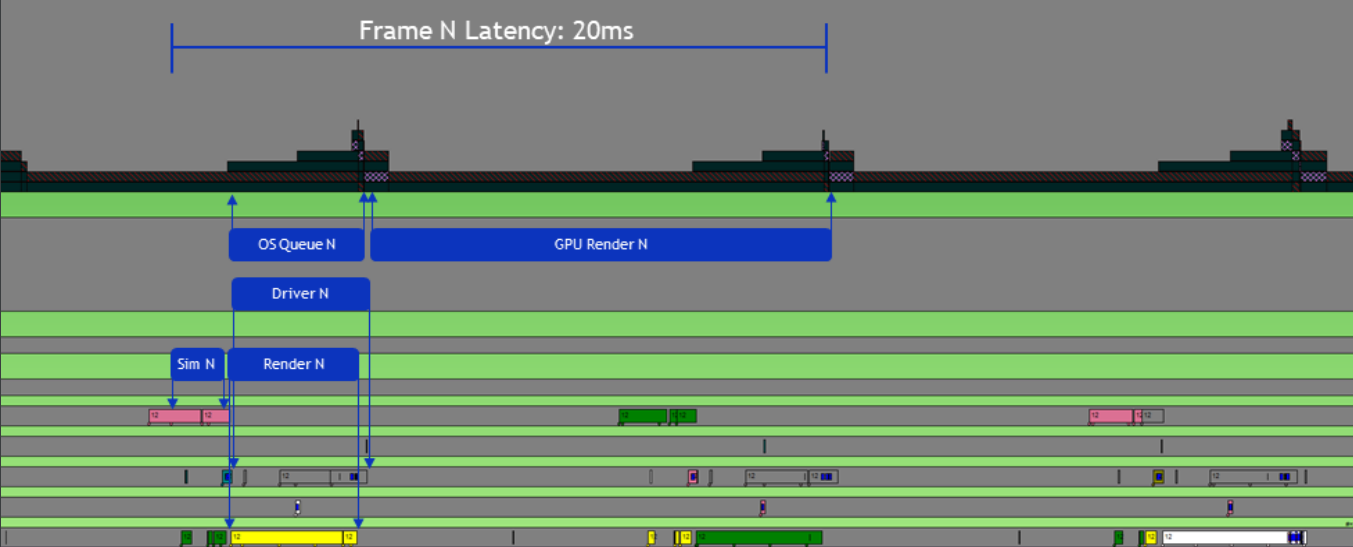

此时Render N的提交精准的与上一帧结束对齐，大大降低了CPU backpressure

总结：Reflex 适用于多线程游戏、GPU bound 场景，用于调整游戏逻辑（Simulation）线程的渲染任务提交时间，使其与上一帧渲染结束时间对齐，减小了从输入采样到实际渲染的等待时间。

ASIO

一般讨论游戏音频开发，有大量针对游戏的完善解决方案可以用，但是讨论音游，还是不得不提一个独特的API: ASIO

ASIO 一般在专业音频制作领域比较常见，消费级硬件产品基本没有搭载，也没有必要。其特点之一： 极低的输出延迟⁵，使得音乐游戏能从中极大受益。

总结以及进度报告

其实整篇文章下来都显得有那么一点“魔怔”，很多奇怪的需求，这怎么看都不像是一个初创项目该做的事，但是我热爱这些工作，圈子里管我们叫“低延迟魔怔人”。我很乐意搞清楚是什么导致游戏延迟，其中的技术，这样我也有底气传授别人经验。而不是道听途说各种参数，外设，最后默默在 Aimlab 启动项里填一个 m_rawinput 0⁶

新建文件夹开始到现在已经有两个月了，大量时间都花在了调研和学习上。不过好消息是基础框已经确定，有bevy engine这种优秀项目参考（实际上是直接用了人家的几个模块）。几个难点（RenderGraph, StateScript, EditorSystem）攻克后剩下的就是大量的搬砖工作，希望我不忘初心，能把这个项目坚持下去。
